離心泵

IS臥式單級離心泵

作者：安懷泵閥　時間：2020-12-14　瀏覽：次

產品名稱：IS臥式單級離心泵

產品簡介： IS泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。...

訂購熱線：021-36500200 / 13671663696

Q Q 咨詢微信咨詢

IS臥式單級離心泵簡介：
IS型臥式離心泵是單級單吸（軸向吸入）懸臂式離心泵，其主要由泵體、葉傳輸線、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成，供輸送不含固體顆粒雜質的液體。IS泵適用于工業和城市給水、排水，也可用于農業排灌及供輸送清水或物理化學性質類似于清水的其他液體之用，溫度不高80℃。

IS臥式單級離心泵性能特點：
1、IS泵根據相關標準所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。
2、IS泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。IS管道離心泵的優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。
3、IS泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。
4、IS泵為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
5、IS泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。IS泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
6、IS泵為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。
7、IS泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

IS臥式單級離心泵型號意義：
IS50-32-125 A
IS----單級單吸臥式離心泵
50----吸入口直徑
32----排出口直徑
125---葉輪名義直徑
A----葉輪切割標記

IS臥式單級離心泵安裝：
IS臥式離心泵安裝的好壞對泵的運行和壽命有重要影響，所以安裝和校正必須仔細進行。泵的外形及安裝尺寸。
1、安裝和校正：
a、清除底座上的油膩和污垢、把底座放在地基上。
b、用水平儀檢查底座的水平度，允許用楔鐵找平。
C、用水泥澆灌底座和地腳螺栓孔眼。
d、水泥干固后應檢查底座和地腳螺栓孔眼是否松動，合適后擰緊地腳螺栓，重新檢查水平度。
e、清理底座的支持平面，水泵腳及電機腳的平面，并把水泵和電機安裝到底座上去。
f、聯軸器之間應保持一定的間隙，檢查水泵軸與電機軸中心線是否一致，可用薄墊片調整使其同心。
測量聯軸器的外圓上下，左右的差別不得超過0.1mm，兩聯軸器端間隙一周上最大和最小的間隙差別不得超過0.3mm。
2、安裝說明：
a、泵的安裝高度，管路的長度、直徑、流速應符合計算，力求減少不必要的損失。
b、長距輸送時應取較大管徑。泵的管路應有自己的支架，不允許管路的重量加在泵上，避免把泵壓壞。
c、排除管路如裝逆止閥應裝在閘閥的外面。

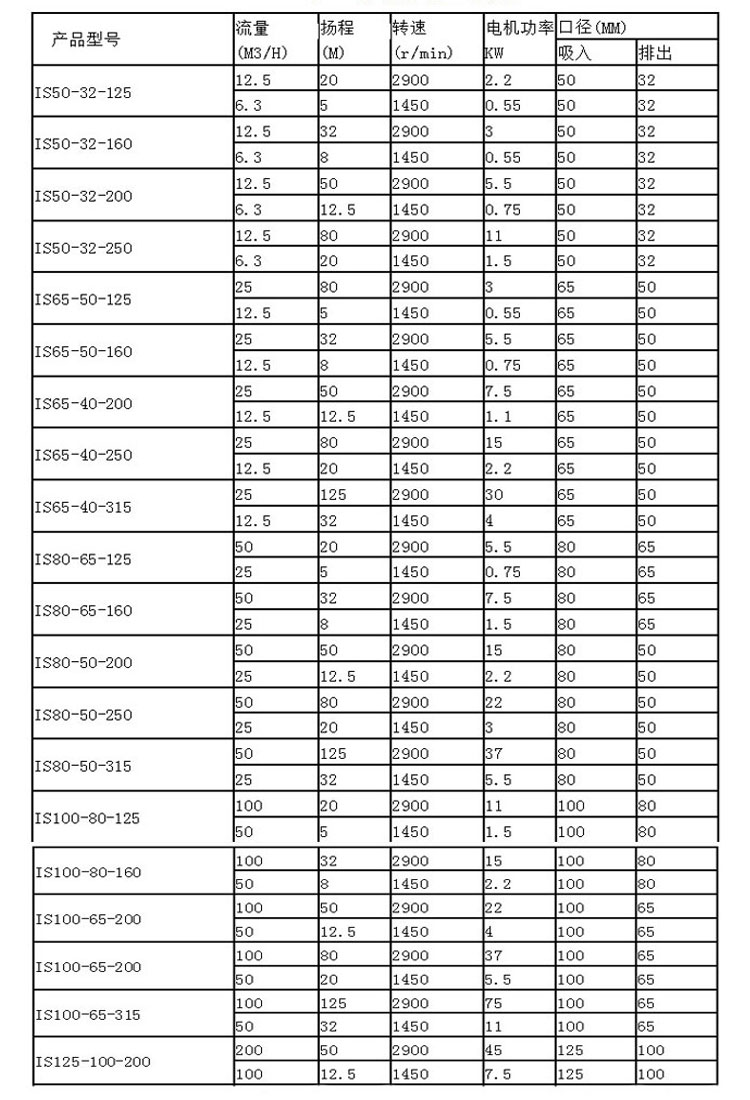

IS臥式單級離心泵型號參數：

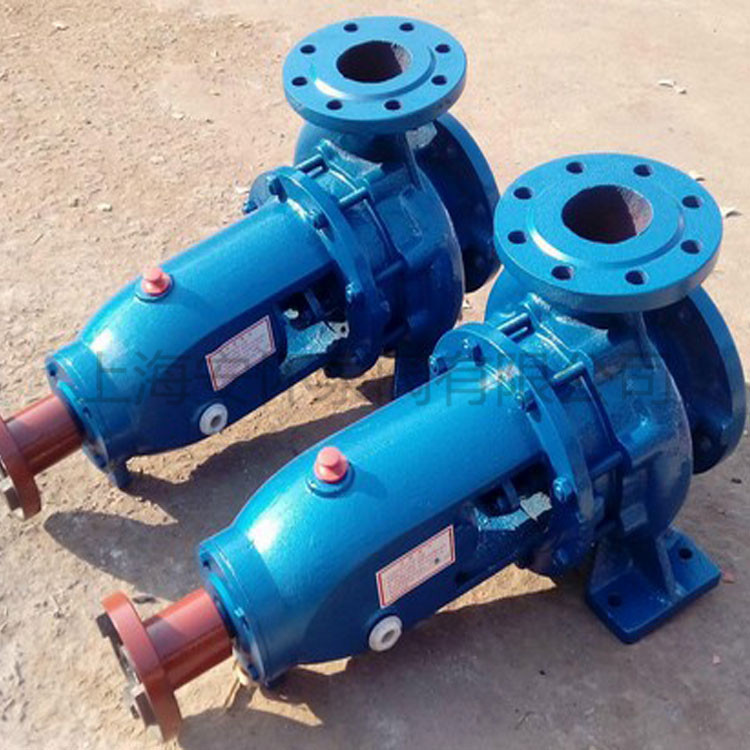

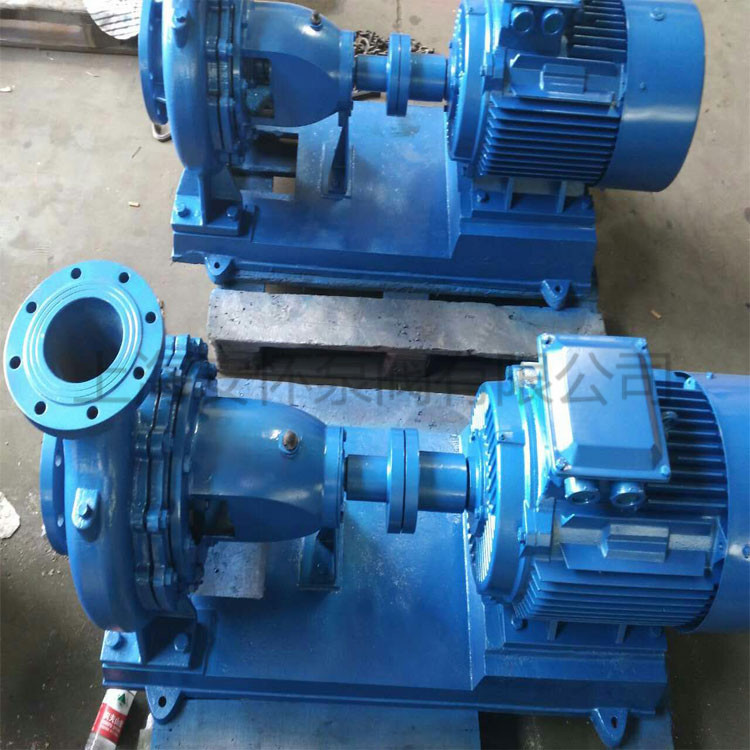

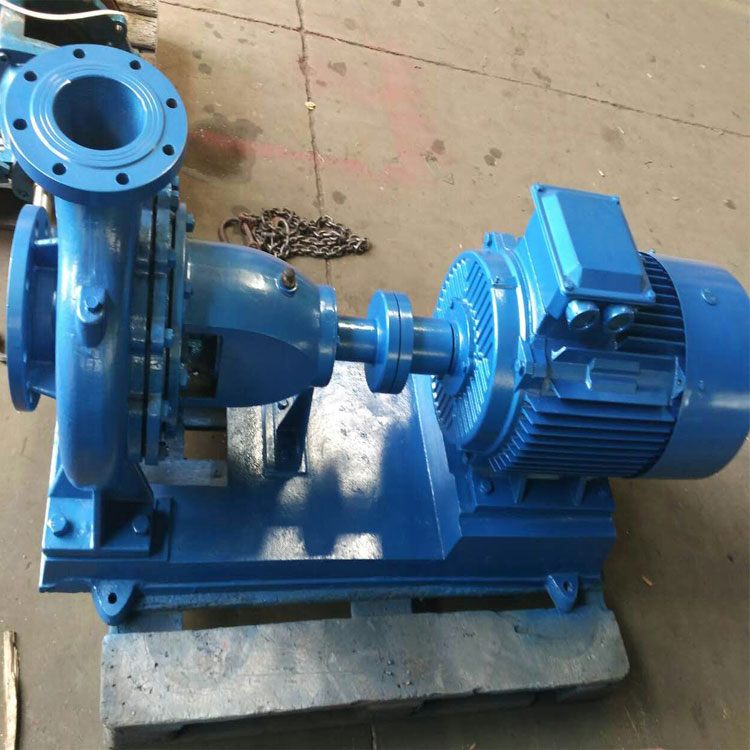

IS臥式單級離心泵實物圖：
